Cherry Tastaturcontroller

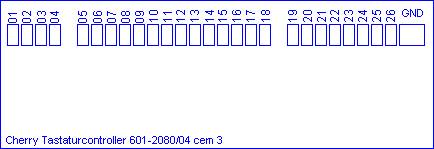

Anschlussbelegung
+
Platinen Bezeichnung
601-2080/04 CEM-3 für PS/2
Only
und
601-2110 CEM-3 für USB Only oder
601-2155/03 für USB or PS/2
|
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
|
|
19 |
Win Links |
G |
F04 |
ESC |
H |
Ä |
F06 |
F05 |
ALT |
Pfeil Hoch |
NUM |
NUM , |
< |
|||||
|
20 |
V |
C |
Y |
M |
Punkt |
# |
, |
Return |
Pause |
NUM |
NUM / |
NUM |
SH Rechts |
Strg. Rechts |
X |
|||
|
21 |
4 |
3 |
1 |
7 |
9 |
0 |
8 |
F10 |
Ende |
F11 |
F12 |
Bild unten |
2 |
|||||
|
22 |
5 |
F02 |
^ |
6 |
F08 |
ß |
´ |
F09 |
Pos. 1 |
Entf |
Einfg |
Bild Oben |
Strg Links |
F01 |
||||
|
23 |
R |
E |
Q |
U |
O |
P |
i |
Rollen |
NUM + |
NUM 7 |
NUM 8 |
NUM 9 |
W |
|||||
|
24 |
T |
F03 |
TAB |
Z |
F07 |
Ü |
+ |
Löschen |
Kontext |
NUM 4 |
NUM 5 |
NUM 6 |
SH Links |
Sh lOCK |
||||
|
25 |
F |
D |
A |
J |
L |
Ö |
K |
# |
Enter |
NUM 1 |
NUM 2 |
NUM |
S |
|||||
|
26 |
B |
N |
- |
Space |
ALT GR |
Pfeil Links |
Pfeil Runter |
Pfeil Rechts |
NUM - |
Win Rechts |
 |
Leiterplatten Bezeichnung |
|
| G83-6105LUNDE-0/02 für USB | 601-2110 CEM-3 für USB Only | |
| G83-6105LRPDE-0 Für PS/2 | 601-2080/04 CEM-3 für PS/2 Only | |
| G83-6105LRPDE-0 Für PS/2 | ||
| G83-6105LUNDE-0/02 | ||
| G83-6105SLUNDE-0/03 für USB und PS/2 | 601-2155/03 für USB or PS/2 | |
| G83-6105LRPDE-1/00 Für PS/2 | 601-1830/01 für PS/2 | |
| Druckversion als pdf Klick hier | © 2009 By: Thomas Abraham Weitergabe und Verlinkung In und Für Foren Erwünscht Es Besteht Kein Anspruch Auf Aktualität und Richtigkeit Stand : 24.06.2012 | |
